Referencia lejátszó diszkrét 1-bites architektúrával

Ez a világszerte mindössze 688 darabra limitált kiadás azoknak a sokat tapasztalt zenehallgatóknak készült, akik az asztali audiorendszerek precizitását igénylik hordozható formátumban. Készülékünk hangzását rendkívüli dinamikatartomány, a legalsó frekvenciák feszes textúrája, valamint tiszta, holografikus térábrázolás jellemzi, amelyből a felvétel legfinomabb mikrorészletei is tonális színeződés nélkül emelkednek ki.

A rendszer lelke a teljesen újratervezett diszkrét 1-bites architektúra, amely 160 PWM-DAC egységet alkalmaz – ez a nyolcszorosa a hagyományos hordozható diszkrét átalakítókban található mennyiségnek. Az áramköri utak aprólékos optimalizálásának köszönhetően a készülék teljes harmonikus torzítása (THD+N) a szimmetrikus vonali kimeneten eléri a kiemelkedő -122 dB-es értéket.

• Diszkrét 1-bites architektúra 160 PWM-DAC-cal: Rendkívül lineáris és pontos digitális-analóg jelátalakítást biztosít.

• 688 darabos limitált széria titán házban:
  A repülőgép-ipari titánötvözetből készült váz kiváló mechanikai ellenállást és hatékony belső áramköri árnyékolást nyújt.

• -122 dB szintű THD+N torzítás:
  A legmagasabb árkategóriájú referencia asztali DAC-ok teljesítményével vetekedő torzítási mutató.

• Duális operációs rendszer:

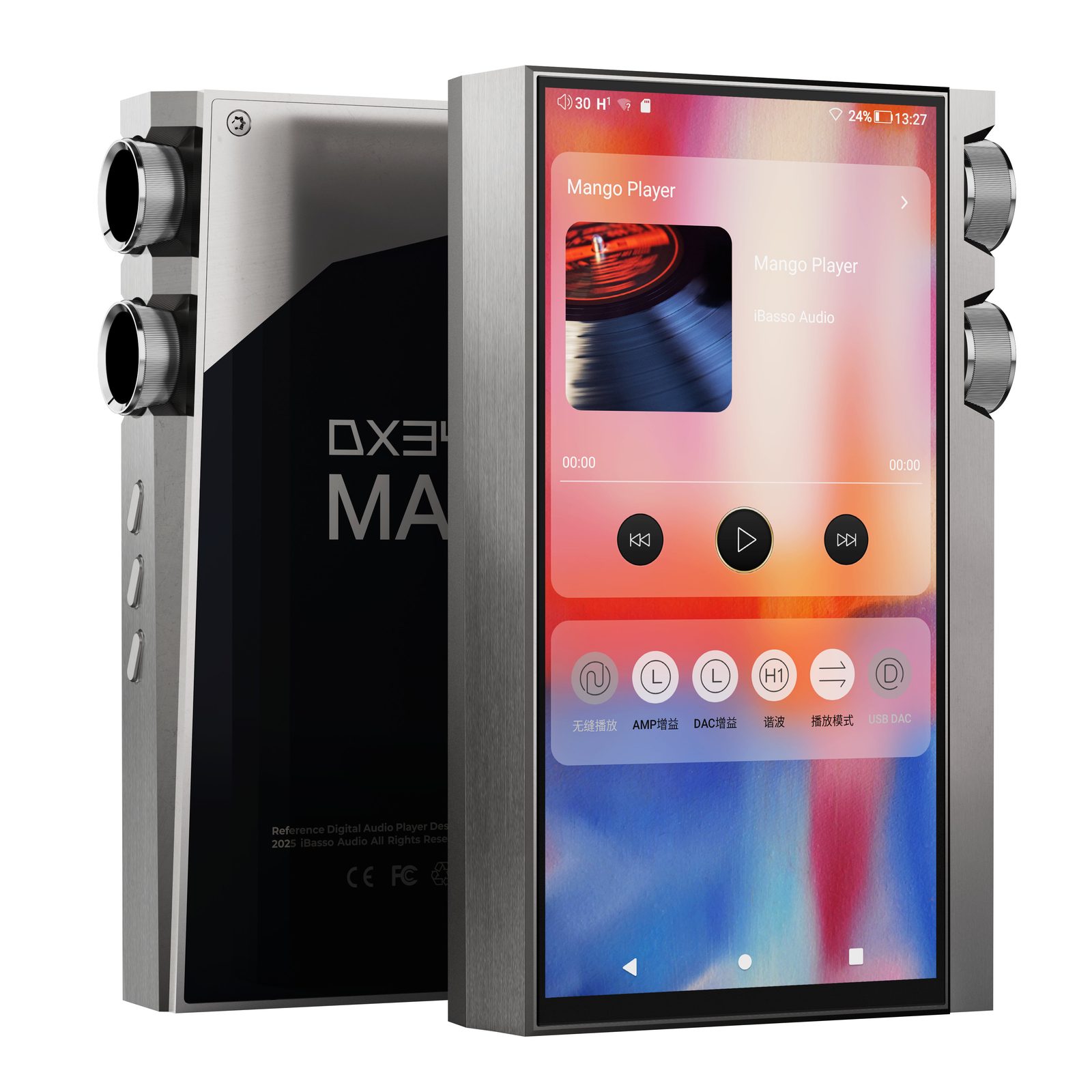

  Választható a nyitott Android 13 rendszer globális, SRC-t megkerülő (Non-SRC) architektúrával a veszteségmentes streameléshez, vagy a teljesen izolált, Linux-alapú Mango OS a tiszta zenelejátszáshoz.

FPGA-Master 3.0 és dedikált audio DSP

A fő processzor (SoC) adatfeldolgozása során keletkező rendszer-jitter és zaj kiküszöbölésére az iBasso DX340MAX háromchipes struktúrát alkalmaz. A fő audio-vezérlő az iBasso saját algoritmusát futtató FPGA-Master 3.0 processzor, amely az előző verzióhoz képest 7,5-szeres mennyiségű LUT logikai egységgel rendelkezik. Ez teljes szinkronizációban dolgozik egy pár Accusilicon femtoszekundumos oszcillátorral (fáziszaj: -158 dBc/Hz@1kHz), ezáltal pikoszekundumos pontosságú órajelet biztosít a PWM-DAC egységek számára.

A rendszert egy önálló, professzionális audio DSP chip egészíti ki, amely 192 dB-es dinamikatartománnyal és -174 dB belső THD+N torzítással bír. Ez a chip végzi az összes dekódolási műveletet, hardveresen tehermentesítve a nyolcmagos Snapdragon 665 processzort.

• FPGA-Master 3.0 és femtoszekundumos órajel:
  Független, extrém pontosságú adatfolyam-vezérlés a jitter radikális csökkentése érdekében a jel dekódolása során.

• Dedikált hardveres audio DSP:
  Az önálló DSP chip megakadályozza, hogy a központi SoC szoftveres dekódolása rontson a hangminőségen.

• Harmonikus összetevőket szabályozó algoritmusok:
  Választható a páros felharmonikusok dúsítása (elektroncsöves karakter) vagy a páratlanok preferálása (magasabb linearitás és dinamika).

• Teljes körű nagy felbontású audio támogatás: PCM formátumok kezelése 32 bit / 768 kHz-ig, valamint natív DSD512 lejátszás.

Szabadalmaztatott külső DC 12V tápellátási mód

A DX340MAX négy alacsony ellenállású lítium-polimer akkumulátort használ, két teljesen független akkumulátor-kezelő rendszerrel (BMS). A digitális szekciót egy 3200 mAh-s akkumulátorpár táplálja, míg az analóg fejhallgató-erősítő egy különálló, sorba kötött nagyfeszültségű pakkot (8,4 V) használ, ami minimálisra csökkenti az áramkörök közötti elektromágneses interferenciát.

A lejátszó emellett egy szabadalmaztatott külső DC 12V tápellátási technológiával is rendelkezik. A hálózati adapter csatlakoztatásakor az akkumulátorok automatikusan lekapcsolódnak, az erősítő tápfeszültsége pedig ±12 V-ra emelkedik. Ebben a "DC super-gain" üzemmódban a szimmetrikus kimeneti teljesítmény eléri a kiemelkedő 2250 mW + 2250 mW értéket 32 Ω-os terhelés mellett.

• Négy akkumulátor két külön BMS-sel:
  A digitális és analóg tápvonalak szigorú leválasztása hatékonyan gátolja meg a zaj átszivárgását.

• 8,4 V-os nagyfeszültségű analóg akkumulátorpakk: Stabil feszültséget, alacsony belső ellenállást és gyors tranziens átvitelt biztosít.

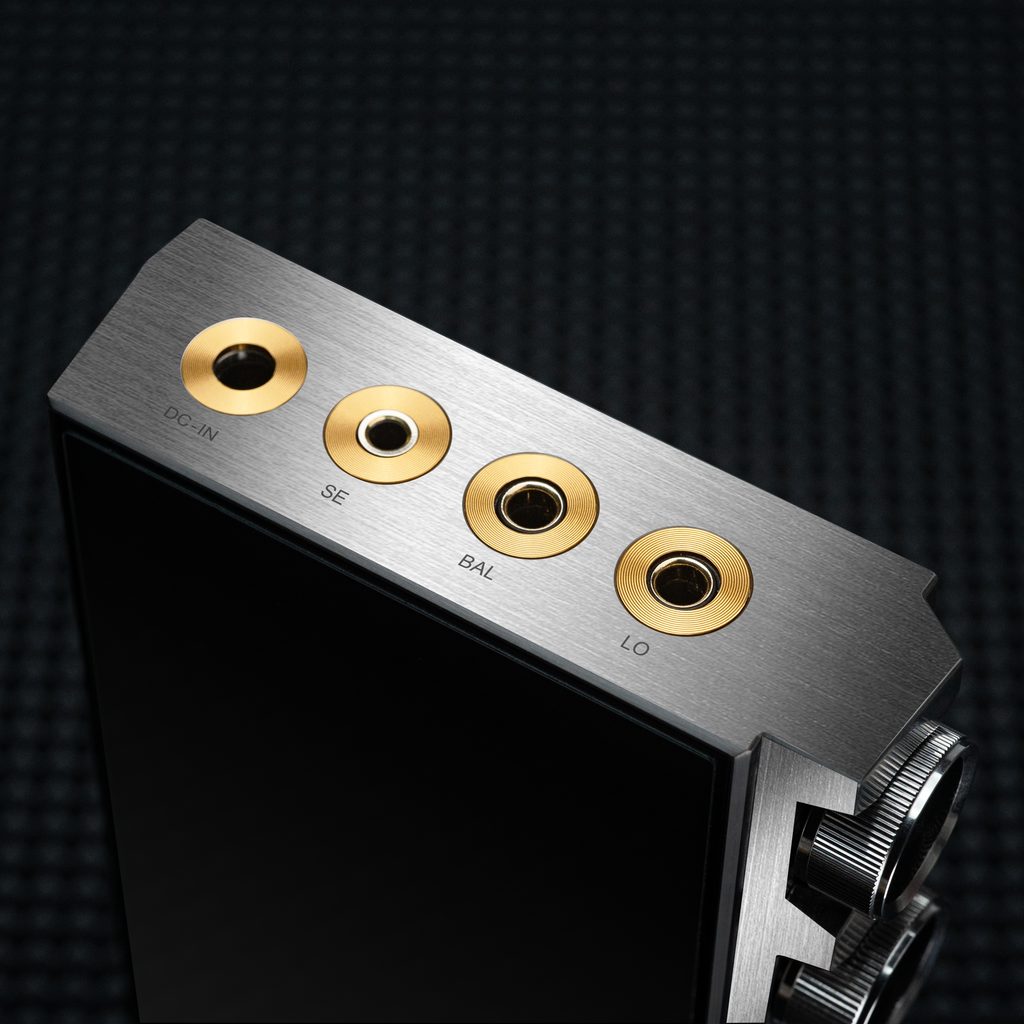

• Szabadalmaztatott DC 12V bemenet (DC-IN):
  Az erősítő közvetlen hálózati tápellátása, a belső feszültség ±12 V-ra történő növelésével.

• Extrém szimmetrikus teljesítmény, akár 2250 mW csatornánként:
  A csatornánkénti több mint 2 W-os teljesítmény bőséges tartalékot nyújt a nehezen hajtható high-end Planar Magnetic driveres fejhallgatók megszólaltatásához is.

Differenciális erősítőfokozat hibrid hangerőszabályzással

Az erősítő szekció evolúciós fejlesztésen esett át egy dedikált differenciális illesztőfokozat (puffer) integrálásával. Ez két olyan műveleti erősítőből áll, amelyek közös módusú jellelnyomási aránya (CMRR) eléri a 120 dB-t. Ez teljes mértékben izolálja az előzetes áramköröket a teljesítményfokozattól, és kiküszöböli az eltérő földelésekből adódó interferenciát.

Maga a kaszkád áram-visszacsatolású fejhallgató-erősítő 80 diszkrét tranzisztort alkalmaz. Ennek eredménye a rendkívül alacsony kimeneti impedancia (0,9 Ω a szimmetrikus és mindössze 0,4 Ω a aszimmetrikus kimeneten). A hangerőszabályzás egy független digitális csillapítás és egy precíz, mechanikus, 24 állású lépcsős atenurátor kombinációjával valósul meg, amely 96 nikkel-króm fémréteg ellenállással van szerelve, garantálva a csatorna-együttfutás ±0,1 dB alatti eltérését.

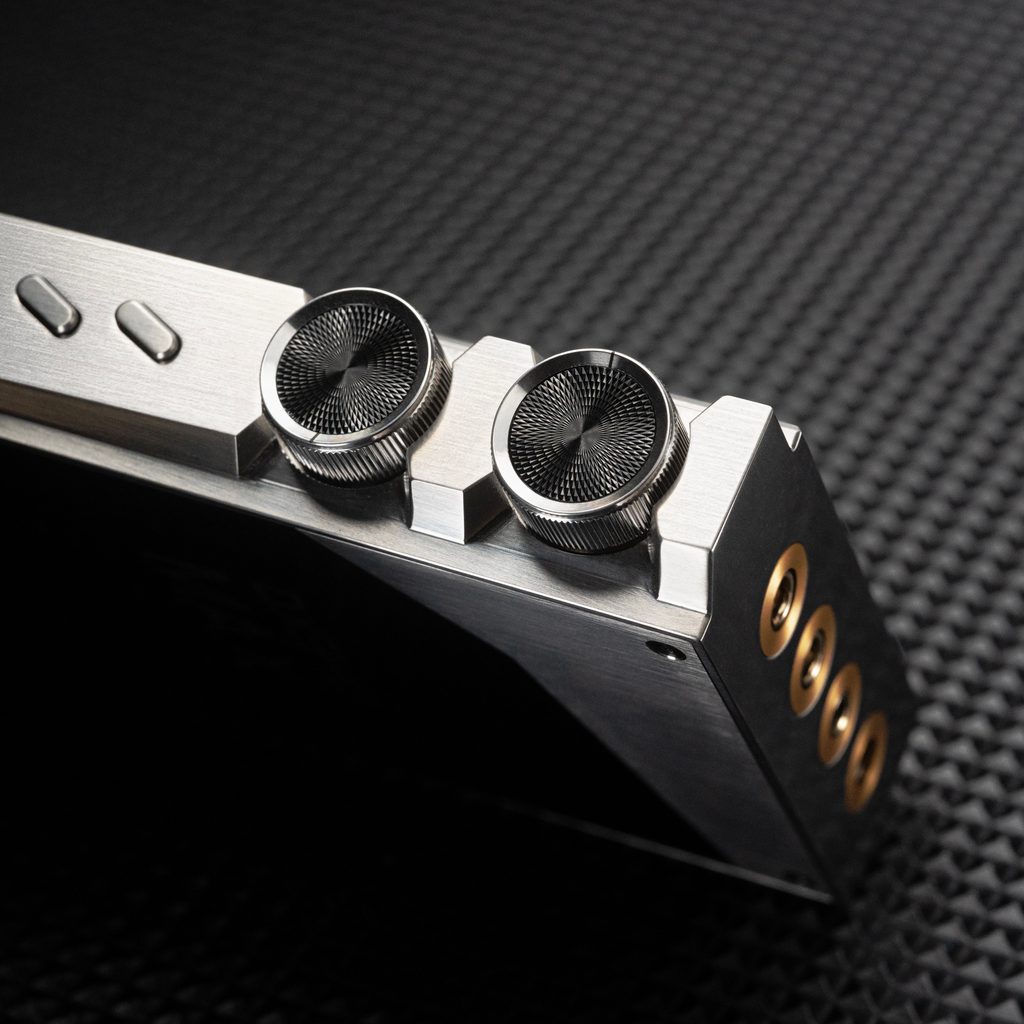

A készülék két domináns oldalsó szabályzógombot kapott, mely egyik oldalról a klasszikus hangerőszabályzó, míg a másik jelcsillapításra szolgál a túlvezérlés minél pontosabb szabályzásának érdekében.

• Differenciális puffer 120 dB-es CMRR értékkel:
  Teljesen szimmetrikus jelátvitel a közös földelésből származó parazita zajok hatékony elnyomásával.

• 80 tranzisztoros erősítő mély negatív visszacsatolás nélkül:
  Magas linearitást biztosít és minimálisra csökkenti a vágási torzítást (clipping).

• 0,9 Ω / 0,4 Ω kimeneti impedancia:
  Ideális csillapítási tényezőt (damping factor) garantál a nagy érzékenységű in-ear monitorok és a nagyméretű fejhallgatók számára egyaránt.

• Lépcsős analóg hangerő-beállítás ±0,1 dB pontossággal:
  Megőrzi a digitális bemeneti jel teljes bitmélységét, és alacsony hangerő mellett is hatékonyan elnyomja a háttérzajt.

Specifikáció
